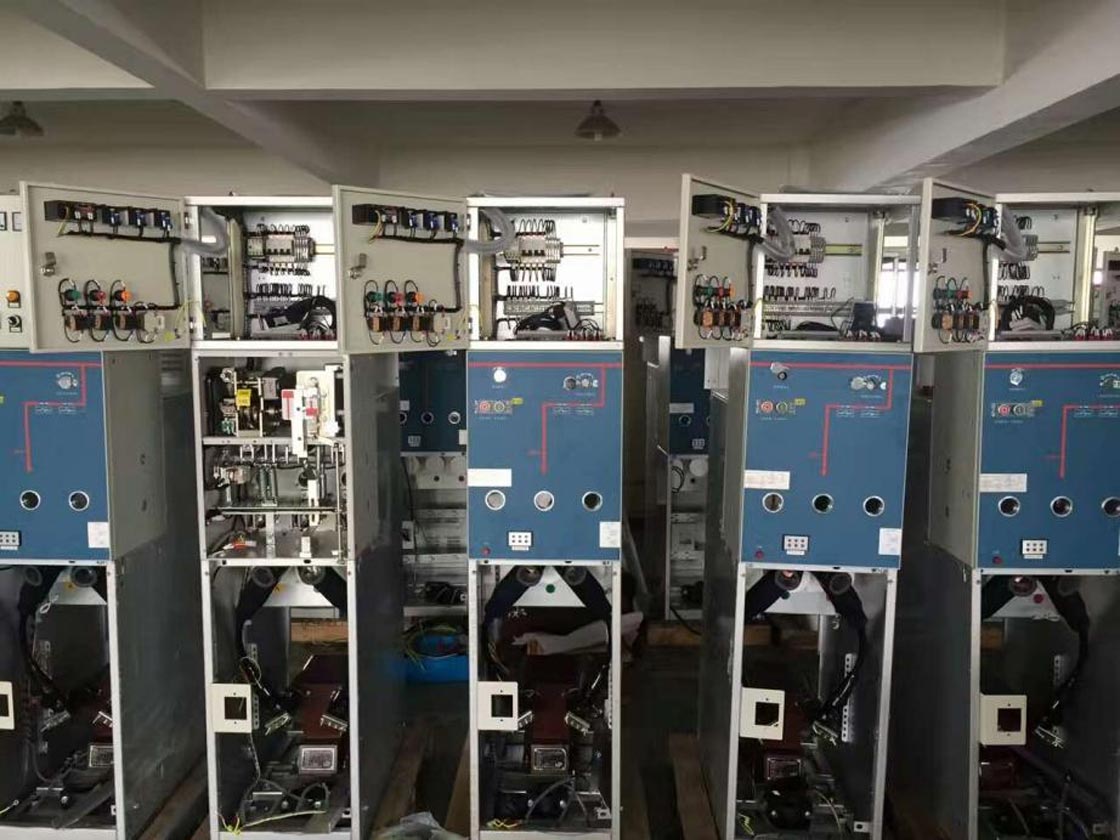

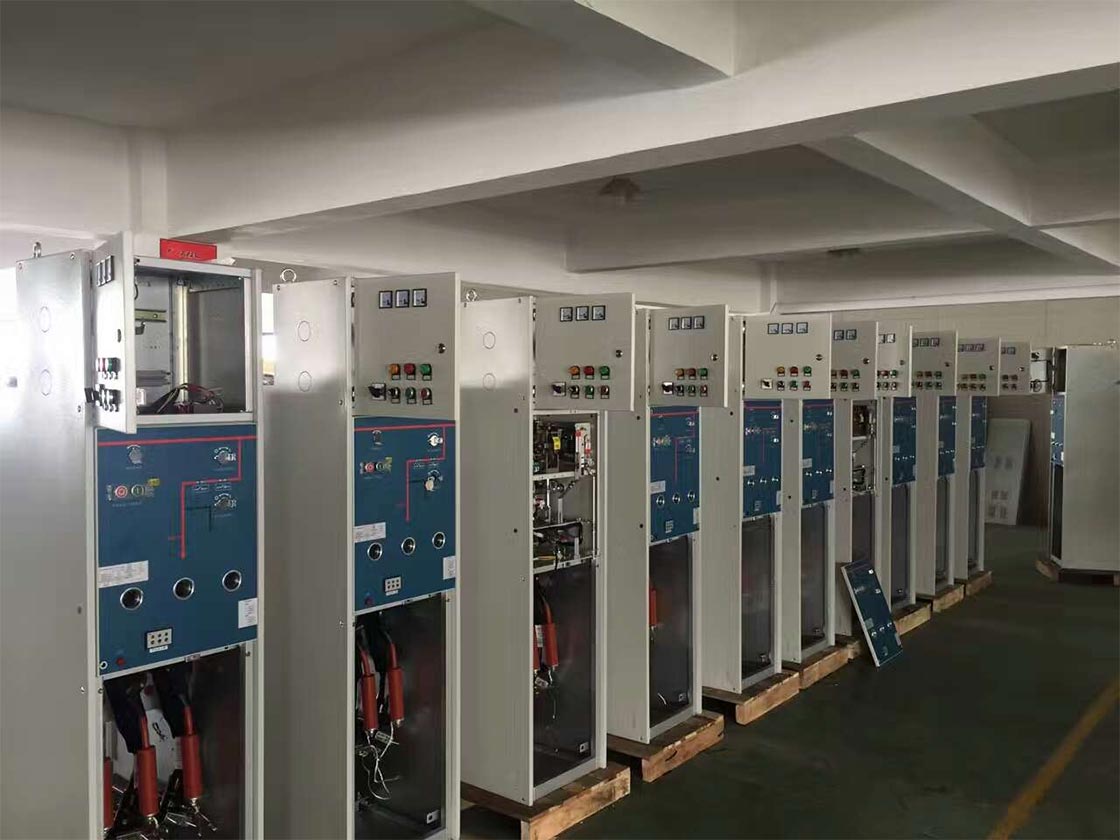

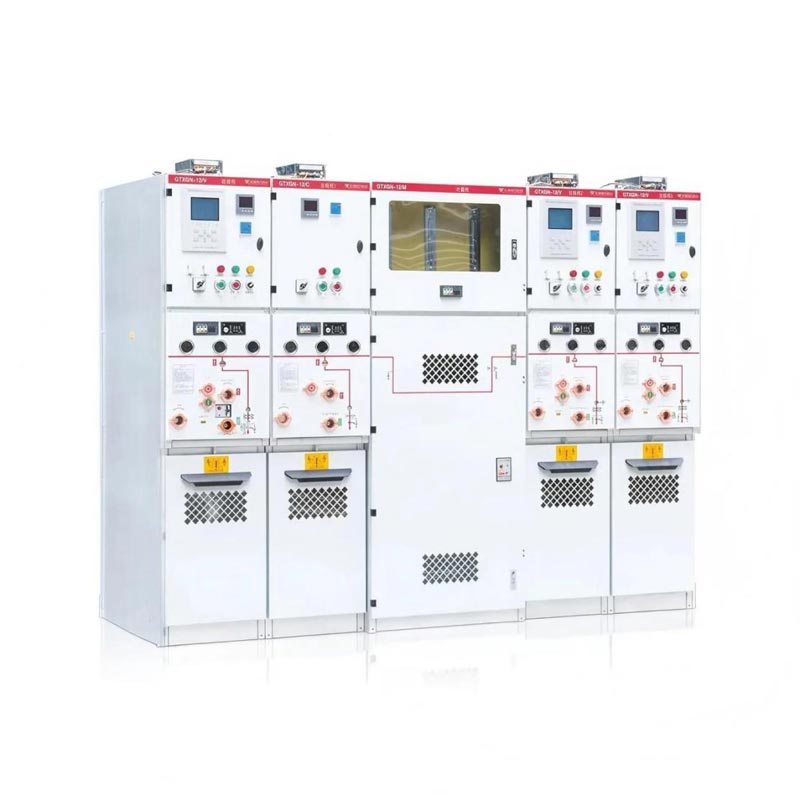

12kV Metal Solid Insulated Switchgear

Switchgear terisolasi padat logam 12kV nggabungake kaluwihan insulasi njero ruangan lan padat:

1. Kanthi terisolasi lan disegel: Kabeh bagean urip voltase dhuwur ditutupi lapisan insulasi sing padhet, sing ora kena pengaruh bledug, kelembapan, kondensasi, kewan cilik, lan liya-liyane.

2. Miniaturisasi lan kekompakan: Konstanta dielektrik bahan insulasi padhet luwih dhuwur tinimbang iku saka udhara, supaya jarak jampel antarane bagean urip bisa Ngartekno shortened ing tingkat voltase padha. Mulane, peralatan kasebut ukurane cilik banget, ngirit ruang lantai, sing penting kanggo kamar distribusi njero ruangan kanthi papan winates.

3. Ramah lingkungan: Iki ngilangi gas SF₆ kanthi lengkap, ngilangi risiko efek omah kaca, lan minangka peralatan preferred kanggo jaringan daya ijo.

4. Keamanan dhuwur: Amarga komponen voltase dhuwur terisolasi kanthi lengkap, sanajan lawang kabinèt mbukak, operator ora bakal langsung ndemek bagean urip, njupuk safety pribadi gedhe.

5. Maintenance-free: Ngalih internal lan komponen liyane solidified ing resin epoxy, tanpa perlu kanggo bagean obah lubricated, entuk pangopènan seumur hidup-free, ngurangi biaya operasi lan pangopènan lan workload.

6. Instalasi fleksibel: Ukuran cilik lan bobot entheng, trep kanggo transportasi, instalasi lan susunan ing jero ruangan. Desain modular uga nggampangake ekspansi mangsa ngarep.

Ing endi switchgear iki bisa digunakake?

12kV metal solid terisolasi switchgears digunakake digunakake ing wilayah distribusi daya sing mbutuhake safety, linuwih lan ngirit papan:

· Bangunan komersial: Ruangan distribusi tenaga bawah tanah gedung perkantoran, pusat perbelanjaan, lan hotel.

· Wilayah pemukiman: Pusat distribusi tenaga listrik ing komunitas pemukiman.

· Perusahaan industri: Gardu bengkel ing pabrik.

· Fasilitas umum: Sistem distribusi daya stasiun sepur, terminal bandara, rumah sakit, sekolah, lsp.

· Pusat data: Ing kahanan sing linuwih sumber daya lan tingkat panggunaan papan sing dhuwur dibutuhake.

· Lapangan energi anyar: Stasiun langkah-up ing njero ruangan kanggo proyek tenaga fotovoltaik/angin.

Spesifikasi standar switchgear terisolasi padat logam

1. Rated voltase: 12 kV

2. Rated saiki: 630A / 1250A

3. Dirating frekuensi: 50/60Hz

4. Suhu sekitar: Ing njero ruangan -25 ℃ nganti 40 ℃; Ing njaba ruangan: -35 ℃ nganti 40 ℃

5. Altitude: Standar ditrapake kanggo wilayah nganti 1000 meter. Kanggo dhuwure ngluwihi 1000 meter, kapasitas pengurangan kudu dileksanakake miturut standar.

6. Kelembapan relatif: Rata-rata saben dina ≤ 95% Rata-rata saben wulan ≤ 90%

7. Kelas perlindungan: IP4X (IP67)

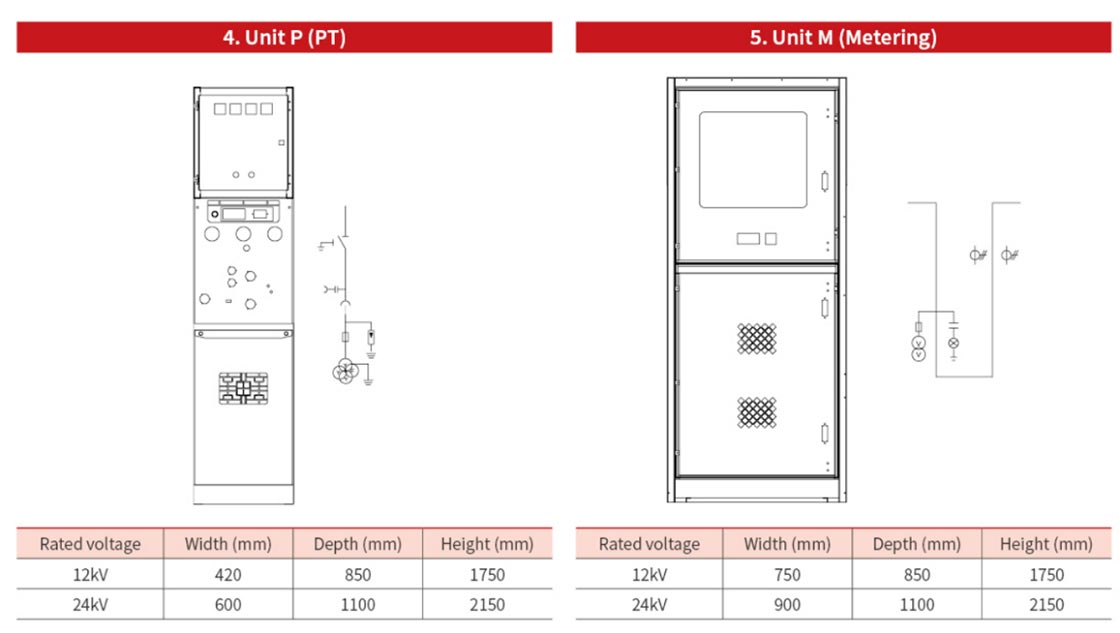

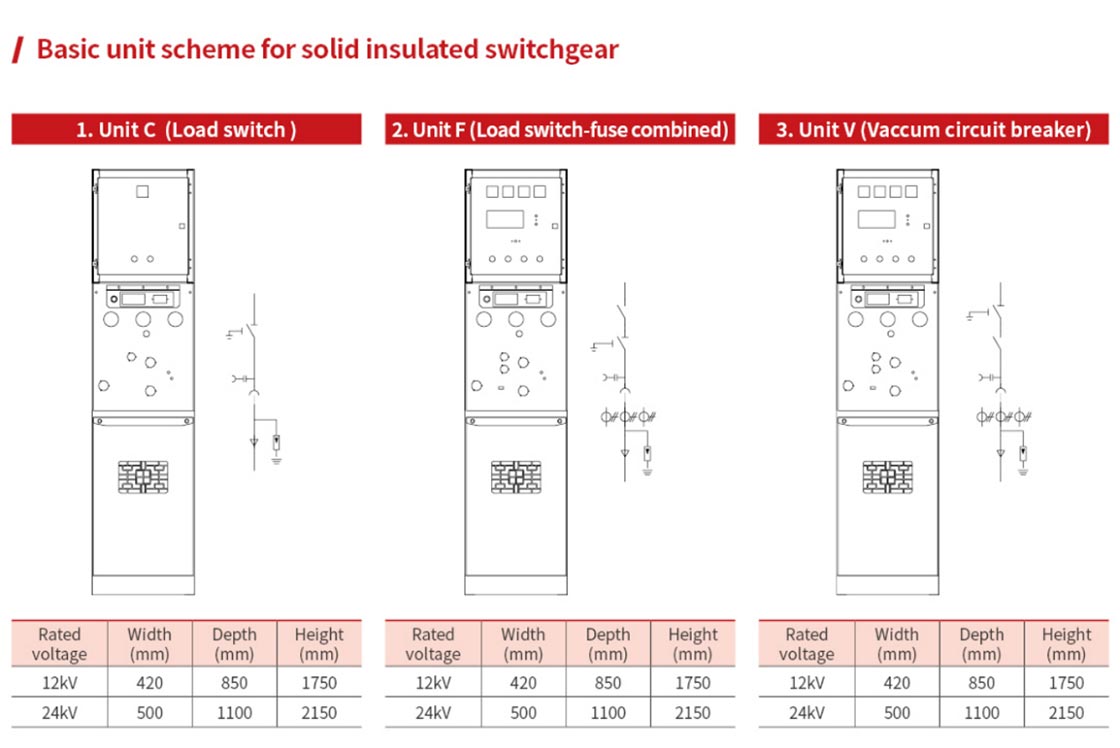

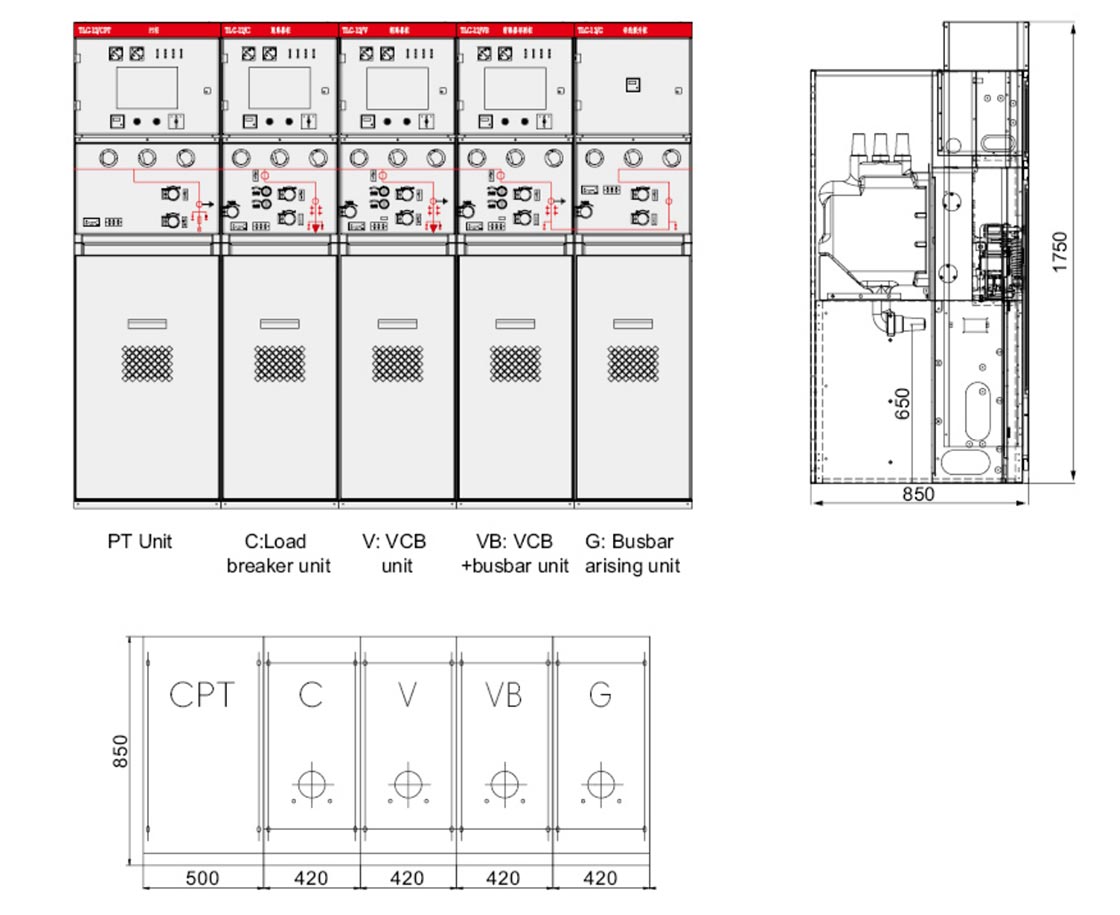

Drawing lan dimensi
