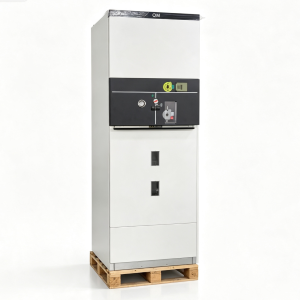

24KV Semi-Insulated Gas-Insulated Switchgear (GIS)

TaiLi Electric 24kV semi-terisolasi switchgear (sabanjuré diarani minangka "switchgear iki") iku kompak, SF₆-terisolasi switchgear logam-tertutup dirancang kanggo sistem distribusi daya voltase medium 24kV. Switchgear iki dirating ing 24kV, 630A, lan 50/60Hz, lan

diprodhuksi kanthi selaras karo standar GB lan IEC. Switchgear iki cocog kanggo unit utama ring, gardu sekunder, fasilitas industri, bangunan komersial, lan proyek energi sing bisa dianyari.

Fitur Utama

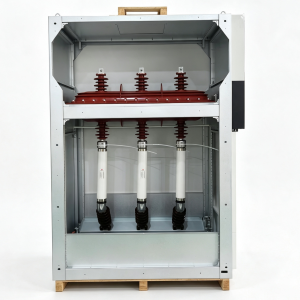

• Tangki Baja Tahan Karat sing Disegel kanthi Lengkap - Switchgear semi-terisolasi TaiLi Electric 24kV nggabungake tangki baja tahan karat sing disegel sing digawe saka piring baja tahan karat 3-5mm, dilas nganggo mesin las robot kanggo mesthekake deformasi minimal lan kenceng gas sing apik. Kabeh bagean urip lan piranti ngoper saka switchgear semi-terisolasi TaiLi Electric 24kV ditutup ing tangki iki, sing diisi gas SF₆ minangka medium insulasi lan arc-quenching. Desain iki mesthekake yen switchgear semi-terisolasi TaiLi Electric 24kV tetep ora kena pengaruh kahanan lingkungan njaba kayata kelembapan, bledug, lan kontaminasi.
• Tingkat Perlindhungan Dhuwur - Tangki sing disegel saka switchgear semi-terisolasi TaiLi Electric 24kV entuk rating proteksi IP67, ngidini switchgear iki bisa digunakake kanthi andal sanajan ing kahanan kecemplung banyu sementara. Enclosure njaba TaiLi Electric 24kV semi-terisolasi switchgear dirating IP4X.
• Telung-Posisi Load Break Ngalih - TaiLi Electric 24kV semi-terisolasi switchgear dilengkapi karo telung posisi mbukak ngalih break (ditutup / mbukak / earthed) gandheng nang SF₆-kapenuhan tank stainless steel. Mekanisme ngalih saka switchgear semi-terisolasi TaiLi Electric 24kV nduweni bahan tahan karat lan bantalan pelumas mandiri, njamin gaweyan operasi sing sithik, linuwih dhuwur, lan umur layanan sing luwih dawa.

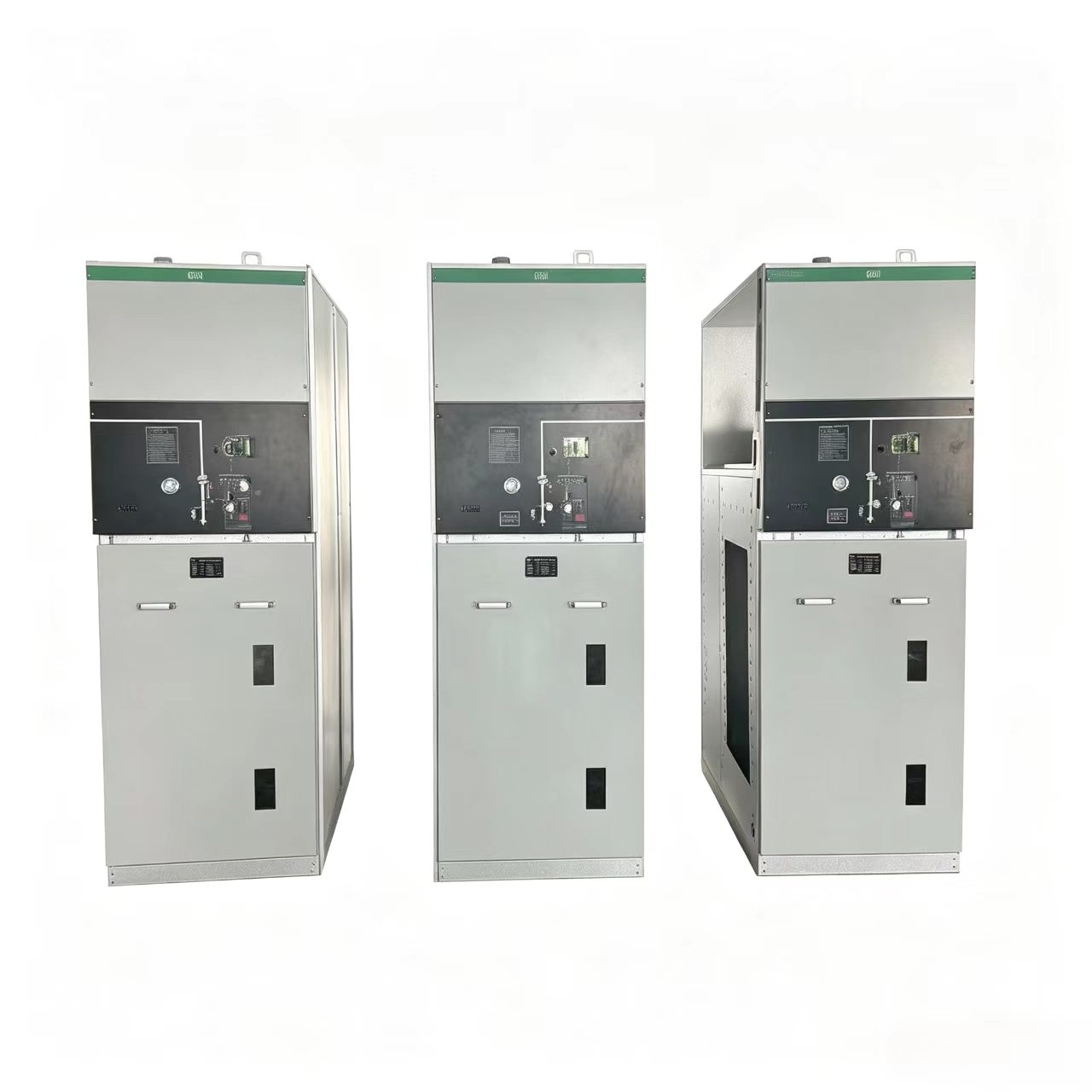

• Desain Modular lan Extensible - Switchgear semi-terisolasi TaiLi Electric 24kV nganggo konfigurasi unit modular sing ngidini kombinasi lan ekspansi fleksibel tanpa perlu nangani gas sajrone perakitan. TaiLi Electric 24kV semi-terisolasi switchgear kasedhiya ing konfigurasi tetep lan extensible, nampung macem-macem syarat gardu kanggo solusi switchgear kompak.
• Interlocking Mekanis Komprehensif - Switchgear semi-terisolasi TaiLi Electric 24kV nduweni sistem interlocking mekanik limang-pencegahan sing nyegah kesalahan operasional lan njamin safety personel.
• Smart-Ready - Switchgear semi-insulated TaiLi Electric 24kV bisa dilengkapi mekanisme bermotor, trafo voltase, lan unit terminal otomatisasi distribusi kanggo ngaktifake kemampuan ngawasi lan kontrol remot.

Spesifikasi Teknis

Aplikasi

Switchgear semi-terisolasi TaiLi Electric 24kV digunakake ing pirang-pirang sektor industri tenaga:

• Unit Utama Ring - Minangka komponen inti ing jaringan ring 24kV kanggo distribusi daya kutha lan deso.
• Gardu Sekunder - Kanggo solusi switchgear kompak lan bebas pangopènan ing gardu cilik nganti medium.
• Fasilitas Industri - Distribusi daya ing pabrik, tambang, lan pabrik.
• Bangunan Komersial - Kanggo pusat blanja, rumah sakit, papan olahraga, lan bangunan dhuwur.
• Infrastruktur - Bandara, sistem metro, sepur, lan terowongan.
• Energi sing bisa dianyari - peternakan angin lan tanduran fotovoltaik.
• Substations Pad-Mounted lan Underground - Cocog kanggo enclosure ruangan utawa instalasi semi-lemah.

FAQ

Q1: Apa tingkat bocor gas SF₆ khas saka switchgear iki?

A: Tingkat bocor taunan SF₆ saka switchgear semi-terisolasi TaiLi Electric 24kV yaiku ≤0.1%. Tank sing disegel dilas dening mesin las robot kanggo mesthekake kenceng gas banget, lan desain njamin ora bocor luwih saka 30 taun.

Q2: Apa sing kudu ditindakake yen tekanan SF₆ mudhun utawa bocor gas dideteksi?

A: Yen monitor Kapadhetan SF₆ nuduhake tekanan kurang utawa weker wis micu, langsung mungkasi operasi, ngenali sumber bocor, ndandani titik bocor, lan isi maneh switchgear karo gas SF₆ kanggo meksa tartamtu. Pemriksaan reguler saka gauge tekanan gas lan relay kapadhetan dianjurake.

Q3: Apa switchgear iki mbutuhake pangopènan biasa?

A: Ora TaiLi Electric 24kV semi-terisolasi switchgear dirancang minangka produk pangopènan-free. Tank baja tahan karat sing disegel kanthi lengkap nyegah kontak ing antarane gas insulasi lan lingkungan njaba, ngilangi pamriksan berkala, sampling gas, utawa regenerasi sajrone umur layanan produk.
