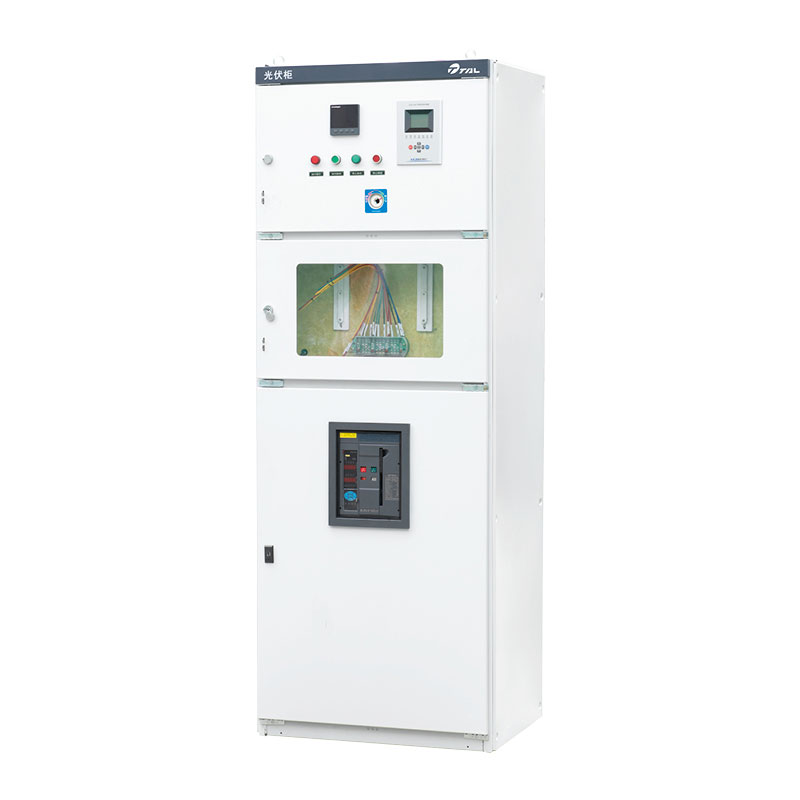

Photovoltaic Grid-Disambungake Low Voltage Kabinet

Kabinet tegangan rendah sing disambungake karo grid fotovoltaik sing diwenehake dening pabrik Taili nglumpukake output energi listrik dening inverter fotovoltaik lan tanggung jawab kanggo ngirim kanthi aman menyang beban lan jaringan listrik. Ing wektu sing padha, nduweni fungsi proteksi, pemantauan lan jadwal lengkap.

Fungsi utama

Kabinet voltase rendah sing disambungake karo kothak fotovoltaik ora ateges "kotak sambungan" sing prasaja. Iku performs ing fungsi utama ing ngisor iki:

1. Koleksi lan distribusi daya

· Koleksi: Gabungke output arus bolak-balik saka macem-macem inverter photovoltaic dadi siji utawa sawetara utama sirkuit kanggo nambah efficiency transmisi.

· Distribusi: Alokasi daya sing diklumpukake kanthi wajar menyang beban lokal (kanggo pangguna dhewe) lan transfer daya isih kanggo kothak.

2. Titik sambungan kothak

· Iki minangka titik demarkasi legal antarane sistem photovoltaic lan kothak. Perusahaan kothak biasane mbutuhake metering lan ngawasi ing titik iki kanggo mesthekake yen sistem photovoltaic ora duwe efek salabetipun ing kothak.

3. Fungsi pangayoman komprehensif

· Kakehan lan pangayoman short-circuit: Gunakake pemutus sirkuit kanggo nyegah arus gedhe banget saka ngrusak peralatan utawa nyebabake geni.

· Proteksi arus anti-reverse (minangka perlu): Nalika pembangkit listrik ngluwihi konsumsi listrik sing mbukak, nyegah daya saka dipakani bali menyang trafo tingkat ndhuwur (ing sawetara aplikasi dilarang).

· Proteksi efek anti-islanding: Iki minangka fungsi safety inti saka sistem sing disambungake kothak. Nalika grid punika dipateni, perlu kanthi cepet medhot sistem photovoltaic saka kothak kanggo nyegah photovoltaic daya saka kang ditularaké kanggo garis daya-mati, bebaya safety saka personel pangopènan kothak daya. Senajan inverter dhewe nduweni fungsi iki, kabinet distribusi biasane digunakake minangka pangayoman serep.

· Over/under voltase, over/under proteksi frekuensi: Ngawasi paramèter kothak. Sawise anomali dideteksi, tumindak langsung kanggo nglindhungi peralatan lan kothak.

· Proteksi lonjakan: Nyegah guncangan overvoltage kayata sambaran petir supaya ora ngrusak inverter sing larang lan liyane peralatan.

4. Monitoring lan metering

· Meter cerdas: Pasang meter bidirectional kanggo ngukur daya kanthi akurat saka photovoltaics, daya dipakani menyang kothak, lan daya ditarik saka kothak. Iki minangka dhasar kanggo mbayar tagihan listrik.

· Piranti ngawasi: Ngawasi paramèter kayata voltase, arus, daya, pembangkit listrik, faktor daya kanthi nyata wektu liwat trafo saiki / voltase, meter daya, etc.

5. Ngalih lan kontrol

· Nyedhiyakake saklar pedhot, kontaktor, lsp, kanggo nggampangake sambungan lan pedhot manual utawa otomatis operasi, fasilitasi pangopènan peralatan lan ndandani.

Mangga wenehi informasi ing ngisor iki, lan kita bakal bisa menehi layanan sing luwih apik.

Supaya kanggo nggampangake komunikasi sing luwih apik lan supaya akurat, please nyedhiyani kita karo diagram baris siji saka sistem photovoltaic Panjenengan.
