Napa Pilih Gardu Skid-Mounted kanggo Proyek Solar ing Amerika Kidul?

TAILI Electric wis ing ngarep ngrancang selarasgardu sing dipasang skidsolusi kanggo proyek solar internasional, kanthi kapasitas nganti 3.200 kVA. Artikel iki nylidiki kenapa desain pigura mbukak iki ngluwihi KIOSK tertutup tradisional lan gardu kompak, utamane ing lingkungan ara-ara samun ing Amerika Kidul.

Apa Gardu Dipasang Skid?

Gardu sing dipasang ing skid minangka unit distribusi daya prefabrikasi ing ngendi kabeh komponen utama - switchgear voltase medium, trafo, lan panel distribusi tegangan rendah - digabungake menyang pigura dasar baja tunggal.

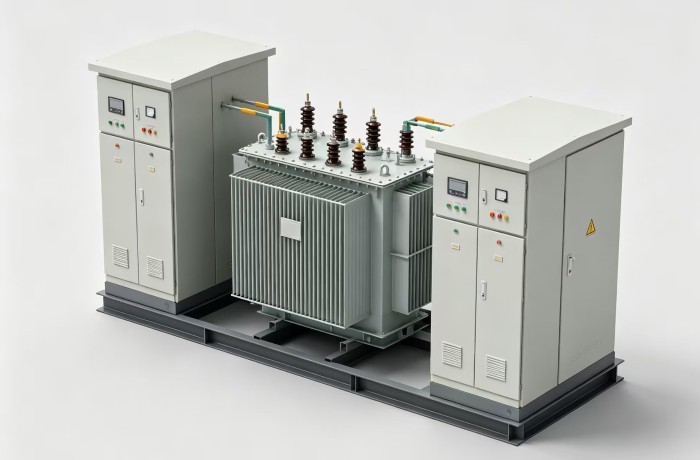

Gardu sing dipasang skid khusus TAILI Electric duwe konfigurasi mbukak sing khas: trafo sing dicelupake lenga dumunung ing tengah, kanthi lemari voltase dhuwur lan voltase rendah / metering independen ing salah siji sisih - kabeh dipasang ing skid baja terpadu.

Filosofi desain iki kontras banget karo KIOSK utawa gardu kompak sing ditutup, ing ngendi kabeh peralatan dipasang ing pager logam.

Kenapa Open-Frame Design? Telung Kaluwihan Kunci

1. Panyebaran Panas Superior ing Kahanan Gurun

Proyèk surya ing saindhenging Amérika Kidul-saka Gurun Atacama ing Chili nganti dataran dhuwur ing Argentina-ngadhepi suhu sing ekstrem lan radiasi surya sing kuat.

Ing gardu sing dipasang skid, radiator trafo langsung kapapar hawa sekitar. Pendinginan konveksi alami iki nyedhiyakake:

Ora ana penggemar pendinginan tambahan sing dibutuhake-ngilangi titik kegagalan sing umum Ora ana risiko overheating internal sing bakal meksa trafo de-rating Kinerja termal sing optimal sanajan ing kahanan tengah awan.

Ing kontras, gardu KIOSK tertutup njebak panas ing omah logam. Ing lingkungan ara-ara samun, suhu internal bisa munggah ing ndhuwur lingkungan, meksa trafo beroperasi kanthi kapasitas sing suda - kompromi sing larang kanggo peternakan solar.

2. Instalasi lan Maintenance Sederhana

Inggardu sing dipasang skidwis kebak kabel lan dites ing pabrik. Instalasi ing situs mung mbutuhake:

Nyambungake kabel eksternal Nempatake unit ing pondasi sing disiapake

Desain modular, mbukak tegese trafo lan switchgear tetep bisa diakses kanthi mandiri. Kru pangopènan bisa nglayani komponen individu tanpa gulat karo lawang pager sing gedhe banget utawa mbongkar kabeh struktur.

3. Alignment karo Standards Grid Lokal

Iki bisa uga minangka kauntungan sing paling menarik: gardu sing dipasang ing skid bingkai mbukak wis dadi standar de facto kanggo proyek solar ing Amerika Kidul.

Negara kalebu:

Chili

Peru

Argentina

Honduras

Venezuela

...

wis akeh diadopsi konfigurasi iki kanggo instalasi photovoltaic. Utilitas lokal lan operator kothak ngerti desain, protokol pamriksa, lan kritéria sing ditampa. Milih gardu sing dipasang ing skid kanthi signifikan nyepetake persetujuan sambungan jaringan

proses.

Solusi Skid TAILI Electric: Rong Pilihan Pengiriman

Ngirim peralatan listrik gedhe menyang situs proyek terpencil ing Amerika Kidul menehi tantangan logistik sing unik. TAILI Electric nawakake loro konfigurasi kapal kanggo sawijininggardu sing dipasang skid, saben dioptimalake kanggo skala proyek lan syarat logistik sing beda.

Pilihan 1: Skid One-Piece Integrasi

Struktur: Kabinet voltase dhuwur, trafo, lan kabinet voltase rendah kabeh dilas ing basis baja tunggal. Kabeh kabel internal wis rampung ing pabrik.

Kaluwihan: Minimal karya instalasi ing situs-nyelehake, nyambung, lan energize

Posisi peralatan tetep ngilangi risiko busbar tembaga internal utawa kabel pindah nalika transit segara

Reliabilitas paling dhuwur kanggo aplikasi kritis

Paling cocog kanggo: Kapasitas nganti 800 kVA

ngendi Déwan lengkap bisa dikirim minangka unit siji.

Pertimbangan: Biaya pengiriman sing luwih dhuwur amarga jejak sakabèhé sing luwih gedhe.

Pilihan 2: Bolted Split-Type Skid

Struktur: Basis dipérang dadi telung bagean - bagean voltase dhuwur, bagean trafo, lan bagean voltase rendah. Peralatan ing antarane bagean nyambungake nggunakake busbar tembaga fleksibel sing wis digawe utawa kabel fleksibel.

Unit dikempalken kanthi kapisah ing pabrik lan dikirim ing peti individu. Ing situs, bagean kasebut diikat bebarengan lan sambungan fleksibel sing wis digawe wis dikawinake.

1, Kaluwihan: Saben bagean pas nang standar 40-mlaku HQ wadhah-ora kegedhen kapal dibutuhake

2, Ngartekno suda biaya angkutan segara karo jadwal prau luwih dipercaya

3， Ora ana ijin kegedhen sing dibutuhake kanggo transportasi dalan domestik ing China

4， Transportasi lokal sing luwih fleksibel menyang situs proyek pungkasan

5， Nyuda risiko karusakan-radiator lan insulator porselen nampa kemasan protèktif khusus

6, Cathetan penting: Mung basa sing dipisahake sacara mekanis. Kabeh sambungan listrik nggunakake konektor fleksibel sing wis digawe, nyilikake karya kabel ing situs kanthi minimal.

Syarat Kemasan Umum kanggo Kabeh Kiriman

Preduli saka pilihan pengiriman sing dipilih, TAILI Electric ngetutake protokol kemasan sing ketat:

1，Kintunan skid terintegrasi: Dasar kudu dilas kanthi ngangkat wadhah standar lan lashing

TCTerms, karo tali kawat baja ngamanake peralatan nang wadhah

2, Radiator transformator lan insulator porselen: Nampa anti-tabrakan khusus lan

pangayoman kabut uyah / udan kanggo transit segara

3, Switchgear voltase dhuwur lan kurang: Disegel kanthi lengkap ing plastik kanggo waterproofing lan bledug

pangayoman nalika pangiriman lan panyimpenan situs

Skenario Aplikasi

Solusi gardu sing dipasang skid khusus TAILI Electric disebarake ing macem-macem aplikasi: Photovoltaic Solar Farms (Aplikasi Utama) Mayoritas unit gardu sing dipasang ing skid TAILI dadi trafo step-up kanggo tanduran PV solar. Konfigurasi khas kalebu:

Proyek Pertambangan lan Industri

Ngluwihi solar, gardu sing dipasang ing skid uga akeh digunakake ing operasi pertambangan ing Chili lan Peru, uga fasilitas industri umum sing mbutuhake distribusi daya sing bisa dipercaya lan cepet.

Kesimpulan

Gardu sing dipasang ing skid wis entuk posisi minangka solusi sing disenengi kanggo proyek solar ing Amerika Selatan liwat kombinasi keuntungan praktis:

1, Boros panas sing unggul ing lingkungan gurun-ora ana penggemar pendinginan, ora ana de-rating

2， Instalasi lan pangopènan sing lancar-kabel pabrik, komponen sing bisa diakses sacara mandiri

3， Alignment karo standar kothak lokal-persetujuan Gamelan, commissioning project luwih cepet

4, Opsi pengiriman sing fleksibel-siji kanggo proyek sing luwih cilik, jinis pamisah kanggo instalasi sing luwih gedhe kanthi watesan logistik

TAILI Electric nggawa pengalaman pirang-pirang taun ing ngrancang lan nggawe solusi gardu sing dipasang skid khusus kanggo pasar internasional. Kanthi kapasitas nganti 3.200 kVA lan konfigurasi voltase sing disesuaikan karo syarat negara tartamtu, TAILI ngirimake distribusi daya turnkey sing bisa dipercaya ing lingkungan sing paling tantangan ing donya.

Kanggo proyek solar sabanjure ing Amerika Kidul, pilih solusi sing dipercaya utilitas lokal-pilihgardu sing dipasang skidsaka TAILI Electric.
